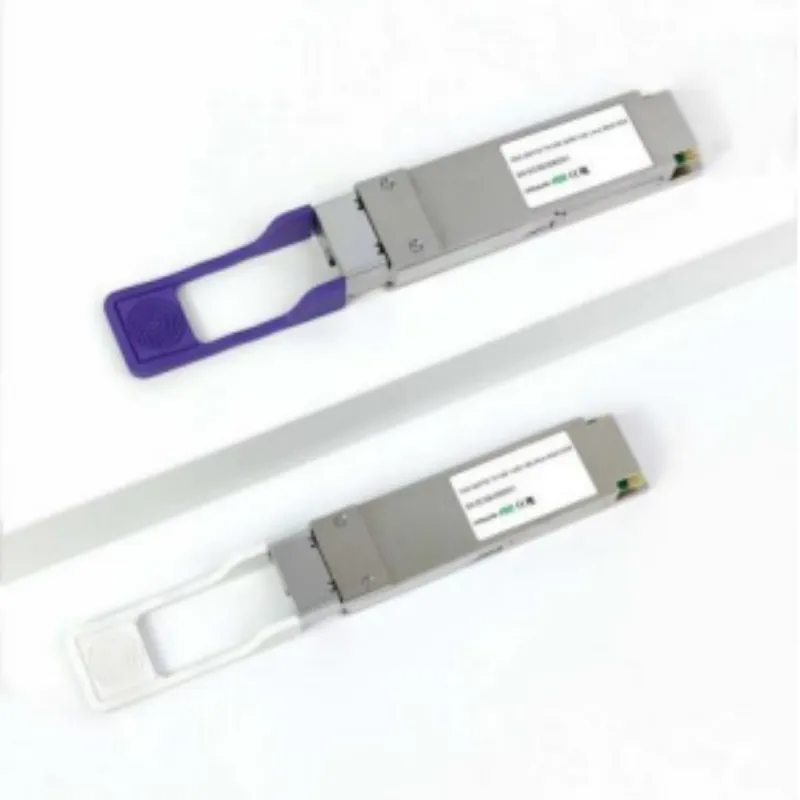

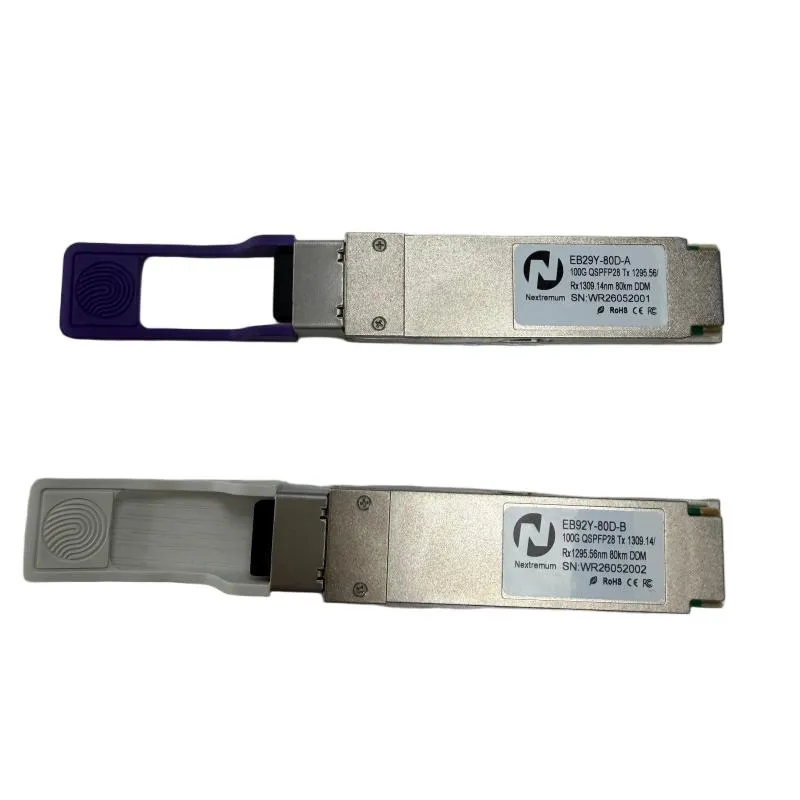

Модель EB29(92)Y-80D-B разработана для систем оптической связи с дальностью передачи до 80 км. Данный оптический трансивер объединяет цепи передачи и приема в одном корпусе.
На стороне передачи четыре последовательных потока данных восстанавливаются, проходят ретайминг и подаются на четыре драйвера лазеров, управляющие лазерами с электроабсорбционной модуляцией (технология Lan-WDM) с центральными длинами волн 1273, 1278, 1282, 1286, 1296, 1300, 1305 и 1309 нм. Далее оптические сигналы мультиплексируются и передаются по одномодовому оптическому волокну через стандартный промышленный разъем LC.
На стороне приема четыре потока оптических данных разделяются встроенным оптическим демультиплексором. После усиления оптического сигнала полупроводниковым оптическим усилителем (SOA) демультиплексор разделяет четыре канала. Каждый канал обрабатывается PIN-фотодетектором и трансимпедансным усилителем, сигнал восстанавливается и проходит ретайминг, после чего подается на выходной драйвер.
Модуль имеет электрический интерфейс с поддержкой горячей замены, отличается низким энергопотреблением и оснащен двухпроводным последовательным интерфейсом.
Делиться:
Поддержка линейной скорости от 103,125 Гбит/с;
Скорость передачи по каналу 25,78 Гбит/с (стандарт 100GE)
Дальность передачи до 80 км при использовании коррекции ошибок KR4-FEC.
Лазер EML по технологии LAN WDM, PIN-фотоприемник с полупроводниковым оптическим усилителем SOA;
Поддержка многоканальных сигнальных выводов IntL/RxLOSL, а также режимов LPMode/TxDIS;
Высокоскоростной электрический интерфейс ввода/вывода CAUI-4;
Интерфейс I2C со встроенной системой цифрового диагностического мониторинга;
Форм-фактор QSFP28 по спецификации MSA, однопарный разъем LC;
Однополярное питание +3,3 В
Потребляемая мощность
Коммерческий температурный класс: менее 5,5 Вт
Соответствие директиве Евросоюза 2015/863/EU
Спецификация
| Параметр | Обозначение | Мин. | Тип. | Макс. | Ед. изм. | Примечания |
|---|---|---|---|---|---|---|
| Рабочая температура корпуса модуля | Top | 0 | — | +70 | °C | |
| Напряжение питания VCC | VCC | 3,14 | 3,3 | 3,47 | В | |
| Максимальная потребляемая мощность | PD | — | — | 5,5 | Вт | |
| Скорость передачи по физическому каналу | — | — | 25,78125 | — | Гбит/с | |
| Максимальная дальность передачи | TD | — | — | 80 | км | |
| Тип подключаемого волокна | Одномодовое оптическое волокно | — | — | — | — | 1 |
