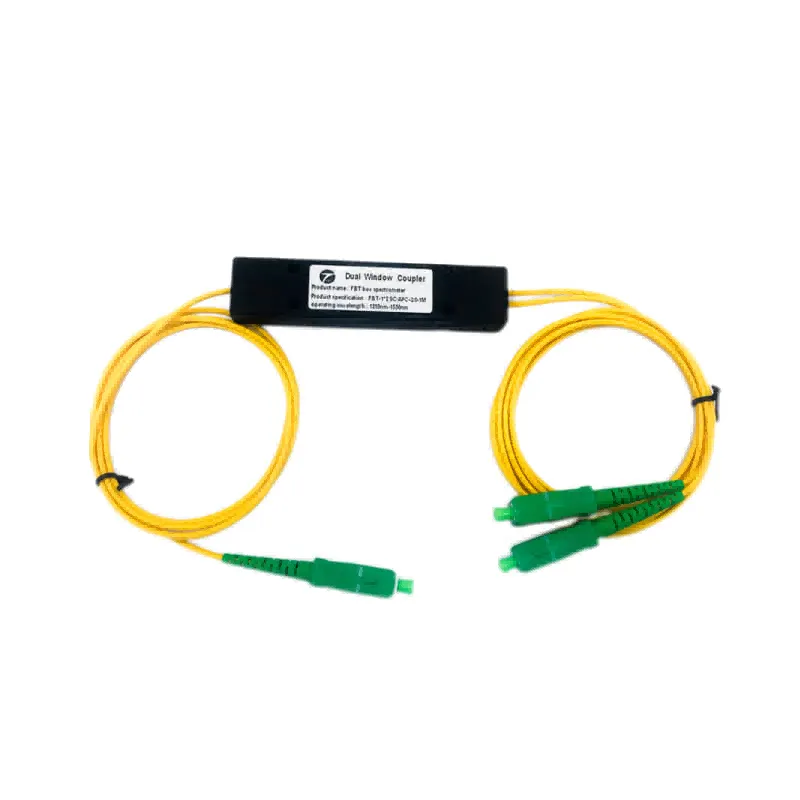

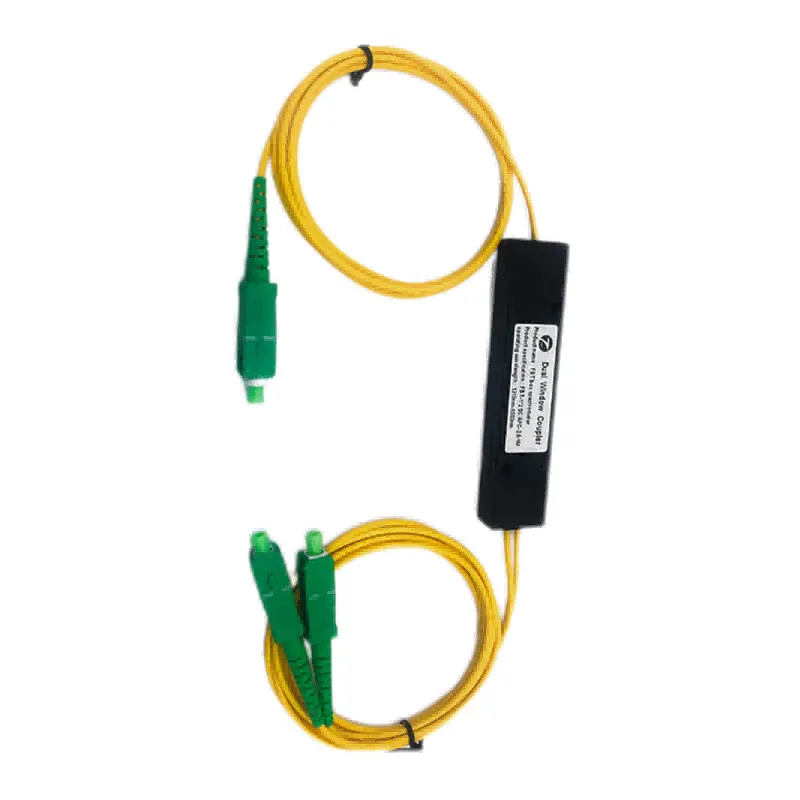

Оптический сплавной (FBT) разветвитель (оптический ответвитель, делитель оптический) 1x2 изготавливается на одномодовом оптическом волокне производства Corning Inc. с диаметром оболочки кабеля 3.0 мм. Оптический делитель оконцован коннекторами SC/APC.
Корпусный делитель 1х2 оконеченный (SC/APC), предназначенн для монтажа и коммутации. Служит для разделения оптического сигнала в определённом соотношении. Используется в оптоволоконных коммуникационных системах, пассивных оптических сетях (PON), оптоволоконных сетях кабельного телевидения (CATV). Производятся с различным соотношением деления с шагом 5%.
Делиться:
Низкие вносимые потери
Отличная направленность
Хорошая неравномерность по каналам
Низкий PDL
Высокая экономическая эффективность
Высокая экологическая и механическая стабильность
Применение
Волоконно-оптическая система связи
Волоконно-оптические датчики
Система кабельного телевидения
LAN-система
WAN система
Технические характеристики
| Параметр | Значение | |
| Тип коннектора | SC/APC | |
| Рабочая длина волны, нм | 1310/1490/1550 | |
| Тип оптического ответвителя | dual window | |
| Технология производства | FBT/сплавная | |
| Тип оптического волокна | G.657 | |
| Диаметр оболочки, мм | 0,9 2,0 3,0 | |
| Материал оболочки | LSZH (Low Smoke Zero Halogen) | |
| Длина отводов, мм | 1000 | |
| Полоса пропускания, нм | ±40 | |
| Внутренние потери, дБ (макс) | 0.1-0.2 | |
Вносимые потери, дБ (макс) | 50/50 | 3.5/3.5 |
| 45/55 | 2.9/3.8 | |
| 40/60 | 2.7/4.5 | |
| 35/65 | 2.2/5.0 | |
| 30/70 | 1.9/5.8 | |
| 25/75 | 1.6/6.7 | |
| 20/80 | 1.35/7.7 | |
| 15/85 | 1.0/9.00 | |
| 10/90 | 0.9/11 | |
| 05/95 | 0.6/14 | |
| Неравномерность потерь, дБ | ≤0.5 | |
| Направленность не менее, дБ | 55 | |
| Поляризационные потери, PDL, дБ (макс) | 0,15 | |
| Температурный коэффициент, дБ/°С | 0.002 | |
| Маркировка | вход/отвод%/ проход% | |
| Материал корпуса гильзы | металл | |
| Материал корпуса ответвителя | пластик | |
| Размеры корпуса ответвителя, мм | 90х20х10 | |
| Рабочая температура, °С | -40 ~ +70 | |
| Температура хранения, °С | -40 ~ +85 | |
| Упаковка | Блистер, пластик, по штучно | |
Информации под заказ
| Артикурл | Тип разъема | Тип упаковки | Номиналы деления | Диаметр кабеля,мм | Длина кабеля,м |
| 1x2 | SC,FC ... | Гильза/в миникорпусе | по заказу | 0.9/2.0/3.0 | 1м или по заказу |
| 1X3 | SC,FC ... | Гильза/в миникорпусе | по заказу | 0.9/2.0/3.0 | 1м или по заказу |
XI'AN OPT Communication Co.,Ltd специализируется на производстве и продаже телекоммуникационного оборудования, оптическ их кабелей и муфт,оптических патч-кордов и сплиттеров и адаптеров,кабельных арматуров, компонентов СКС,активных компонентов для волоконно-оптических линий связи.Компания базируется в городе Сиань Китая, где начало великий щелковый путь.
Обратившись к нам по почту [email protected] – Вы принимаете правильное бизнес-решение, а мы гарантируем ответственное отношение к делу и получение качественной продукции в установленный срок.Мы обслуживаем по гарантии всю реализуемую компанией продукцию на территории РФ и стран СНГ.
